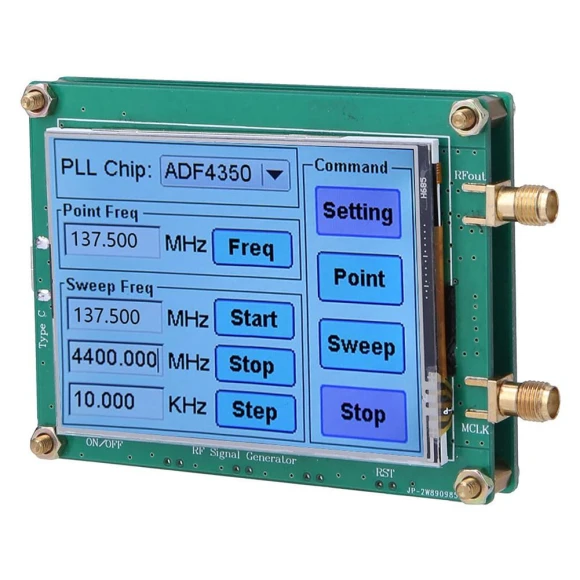

Industrial Commercial Giants ADF4350ADF4351 Генератор радиочастот с сенсорным экраном: Диапазон выходной частоты: 35 МГц до 4400 МГц

Характеристики

• Дробный-N и целочисленный-N синтезаторы
• Низкофазовый шум VCO
• Программируемый делитель выхода 1/2/4/8/16/32/64
• Типичный джиттер: 0,3 пс среднеквадратичное
• Типичный EVM на 2,1 ГГц: 0,4%
• Питание: 3,0 В до 3,6 В
• Совместимость логики: 1,8 В
• Программируемый двухмодульный предделитель 4/5 или 8/9
• Программируемый уровень выходной мощности
• Функция отключения RF выхода
• 3-проводный последовательный интерфейс
• Аналоговое и цифровое обнаружение блокировки
• Режим быстрой блокировки с переключением полосы пропускания
• Снижение проскальзывания цикла
• Интегрированный управляемый напряжением генератор (VCO) с основной выходной частотой от 2200 МГц до 4400 МГц
• Дополнительный RF выход доступен
• Диапазон рабочих температур: -40°C до +85°C
• Диапазон входной частоты опорного сигнала: 10 МГц до 250 МГц
• Чувствительность входа: 0,7 В пик-пик до AVDD
• Входная ёмкость: 10 пФ
• Входной ток: ±60 мкА
• Диапазон частот фазового детектора: до 32 МГц
• Ток зарядового насоса: программируемый от 0,31 мА до 5 мА
• Выходная частота VCO: 2200 МГц до 4400 МГц (основной режим)
• Минимальная выходная частота VCO с использованием делителей: 34,375 МГц
• Чувствительность VCO (KV): указана в спецификации
• Минимальная выходная мощность RF: -4 дБм
• Максимальная выходная мощность RF: 5 дБм
• Уровень сигнала при отключении RF: -40 дБм
• Временные характеристики: указаны для логических уровней 1,8 В и 3 В
• Рейтинг ESD: <1,5 кВ
• Количество транзисторов: 36,955 (CMOS) и 986 (биполярных)
• Термическое сопротивление: указано в спецификации
• Функции выводов: CLK, DATA, LE, CE, RF MUTE, AGND, AVDD, AGNDVCO, RFOUTA+, RFOUTA-, VVCO, TEMP, VTUNE, DGND, DVDD, REFIN
• Применения: беспроводная инфраструктура (W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT), испытательное оборудование, беспроводные LAN, оборудование CATV, генерация тактовых сигналов
• Управление через 32-битный сдвиговый регистр с 6 конфигурационными регистрами
• Программные режимы: двойная буферизация для определённых настроек
• Шаги выходной мощности: -4, -1, +2, +5 дБм
• Ошибка частоты: ±1 кГц
• Фазовый шум: лучше -100 дБн на 10 кГц
• Выходная мощность модуля: максимум 7 дБм
• Диапазон напряжения питания для модулей: 5 В до 12 В или 5 В до 15 В
• Пользовательский интерфейс: OLED дисплей и кнопки
• Подключение USB: USB-C или mini-USB для управления и питания
• Опция внешнего входа опорного сигнала через разъём SMA
• Функция развёртки: начальная частота, конечная частота, размер шага, время удержания на шаге
• Минимальный шаг частоты: 100 кГц
• Размер платы: примерно 93 x 66 x 20 мм
• RF выходы: два разъёма SMA (RFOUTA+ и RFOUTA-)
• Микроконтроллер: STM32 или аналогичный для управления
• Интерфейс SPI для связи между микроконтроллером и ADF4351
• Индикатор LED обнаружения блокировки
• Режим отключения питания через вывод CE
• Опорный генератор: 100 МГц TCXO или внешний
• Опция аттенюатора: цифровой ступенчатый аттенюатор PE43702 с шагами 0,25 дБ до 31,75 дБ
• Подавление гармоник: нечётные гармоники присутствуют, чётные подавлены
• Фазовый сдвиг между выходами: примерно 180 градусов
• Выходное сопротивление: 50 Ом
• Требования к развязке: конденсаторы близко к выводам питания
• Программное управление: через приложения ПК (например, на основе QT, HIDAPI)
• Прошивка: поддержка загрузчика для микроконтроллеров
• Протокол связи: последовательные команды через виртуальный COM порт USB
• Особенности производителя: управление сенсорным экраном, режимы развёртки, частота скачков
• Диапазон выходной частоты: 35 МГц до 4400 МГц
