На витрине проекционный HUD и компактный дисплей с собственным экраном могут выглядеть почти одинаково. В автомобиле разница принципиальна: проекционная модель использует лобовое стекло как отражатель, а экранная показывает данные непосредственно на своей панели. Поэтому выбирать стоит не по эффектной фотографии, а по тому, где окажутся цифры относительно дороги и насколько хорошо вы увидите их днём, ночью и в своей обычной посадке.
Проекция способна разместить скорость ближе к линии взгляда, но недорогой внешний HUD не становится от этого аналогом заводской системы. Результат зависит от стекла, яркости, угла установки и положения головы водителя. Отдельный экран меньше зависит от автомобиля, однако при низкой установке он остаётся дополнительным прибором на панели: чтобы прочитать показания, всё равно приходится переводить взгляд вниз.
Сначала разберитесь, что продавец называет HUD
Под одним названием в карточках товаров встречаются три разных конструкции:
- Проекция на лобовое стекло. На корпусе отображается перевёрнутое изображение, которое становится читаемым в отражении.
- Проекция на прозрачную пластину — комбайнер. Изображение отражается не от лобового стекла, а от небольшого экрана перед водителем. Такую пластину продавцы тоже нередко называют собственным экраном.
- Обычный прямой дисплей. Цифры читаются непосредственно на LCD- или LED-панели. По функции это ближе к дополнительному цифровому прибору, чем к классическому проекционному HUD.
Формулировки «HUD», «проекционный экран» и «дисплей на стекле» используются непоследовательно. Надёжнее посмотреть инструкцию и реальные фотографии включённого устройства. Перевёрнутые цифры на корпусе означают проекцию на стекло; прозрачная поднимающаяся пластина — комбайнер; обычное прямое изображение на панели — отдельный дисплей.
У гибридной модели могут быть два режима, но это нужно подтверждать по инструкции. Отражающая плёнка в комплекте не превращает прямой экран в проектор, а слово «screen» ещё не доказывает, что данные можно читать без отражения.
Проекция на лобовое стекло: минимум корпуса, максимум зависимости от автомобиля
Главное преимущество такого HUD — возможность расположить скорость ближе к дороге, не устанавливая перед водителем отдельную вертикальную панель. Это удобно, когда нужен простой крупный спидометр и не хочется постоянно опускать глаза к штатным приборам.
Главный компромисс — само лобовое стекло становится частью оптической системы. Обычное многослойное стекло может давать два слегка смещённых отражения. На одном автомобиле цифры выглядят чётко без дополнительных аксессуаров, а на другом появляется заметное двоение. Например, инструкция Streetwize к внешнему HUD рекомендует устанавливать отражающую плёнку только тогда, когда без неё изображение действительно раздваивается.
Плёнка может улучшить контраст и собрать отражение в одной плоскости, но у неё есть собственные недостатки: на стекле остаётся видимый прямоугольник, положение приходится подбирать под конкретную посадку, а пузырьки и перекос ухудшают результат. Она также не компенсирует недостаточную яркость самого проектора. До покупки проверьте, входит ли плёнка в комплект, каковы её размеры и можно ли сначала испытать HUD без неё.
На читаемость также влияют изгиб и наклон стекла, высота сиденья, расстояние до панели и внешнее освещение. Volvo относит поляризационные очки, смещённую посадку и неблагоприятное освещение к факторам, ухудшающим видимость штатного HUD; для внешнего проектора эти условия тоже стоит проверить в своём автомобиле. Если автомобилем регулярно пользуются несколько водителей разного роста, одной фиксированной настройки может оказаться недостаточно.
Сравнивая проекционные модели, смотрите прежде всего на регулировку яркости, возможность откалибровать скорость, размеры корпуса, способ фиксации и наличие понятной инструкции по плёнке. Автоматическая регулировка подсветки полезна, но важны и ручные настройки: слишком тусклая проекция исчезает на солнце, а слишком яркая ночью отражается в стекле и начинает мешать.
Большое количество цветных шкал и предупреждений не обязательно делает HUD удобнее. Для повседневной езды крупная скорость и одно действительно нужное предупреждение часто читаются быстрее, чем плотная панель из оборотов, температуры, напряжения, направления движения и декоративной анимации.
HUD с собственным экраном: меньше зависимости от стекла, но не обязательно меньше бликов
Прямой дисплей не использует лобовое стекло для формирования изображения, поэтому ему не нужна отражающая плёнка и он не страдает от двойного отражения в многослойном стекле. Это делает результат более предсказуемым при переносе между автомобилями.
Однако собственный экран не гарантирует хорошую читаемость при любом освещении. На него по-прежнему попадает прямой солнечный свет, а глянцевая поверхность может отражать салон и боковые окна. Антибликовое покрытие и козырёк способны помочь, но оценивать их нужно как особенности конкретной модели, а не как обязательные свойства всего форм-фактора.
Размер тоже работает в обе стороны. Компактный экран занимает меньше места и реже перекрывает обзор, но мелкие цифры и плотная разметка могут читаться хуже. Большая диагональ позволяет увеличить символы или вывести больше параметров, зато устройство заметнее на панели, создаёт большую светящуюся область ночью и требует более тщательного выбора места.

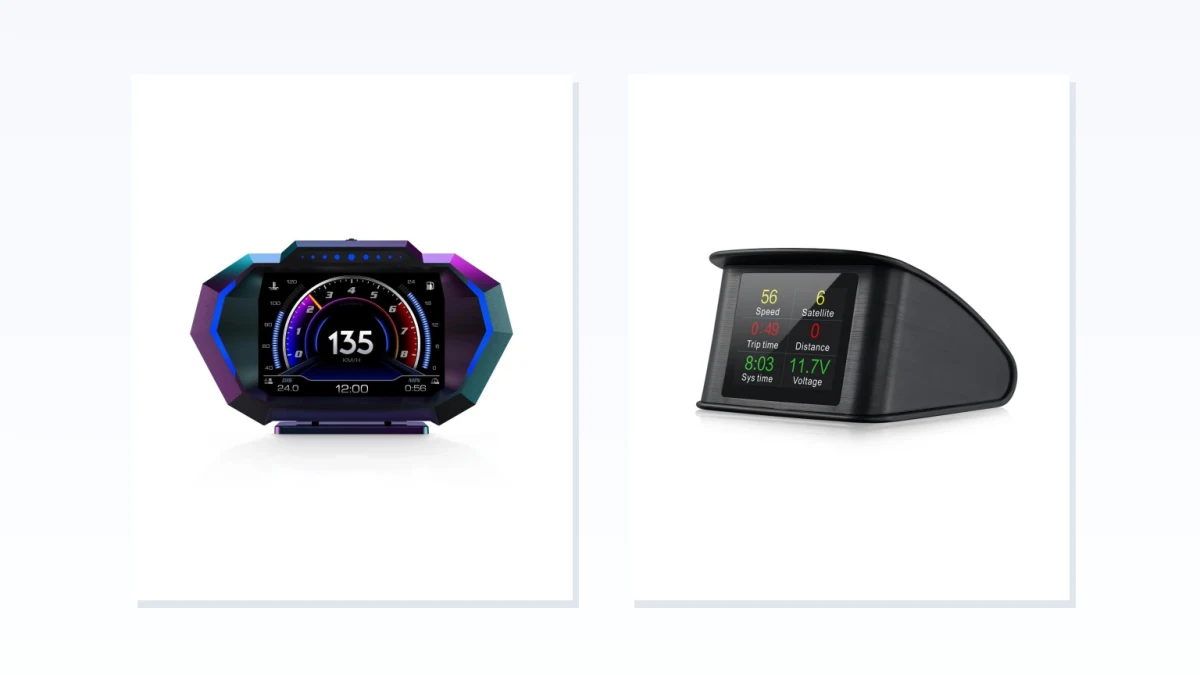

У показанной компактной GPS-модели с экраном 2,2 дюйма заявлен вывод скорости, высоты и напряжения. Для обычной поездки главным остаётся то, насколько крупно и спокойно отображается скорость; высота над уровнем моря редко должна быть решающим критерием. У 4,5-дюймовой OBD-модели заявлены антибликовое покрытие и встроенный козырёк, но практическая ценность этих особенностей зависит от угла установки, яркости панели и совместимости с автомобилем.
При сравнении экранных моделей ориентируйтесь не только на диагональ. Гораздо важнее фактическая высота цифр, контраст шрифта, минимальная ночная яркость, угол обзора и возможность оставить на экране только нужные показатели. Большой дисплей с перегруженным интерфейсом может читаться хуже маленького спидометра с одной крупной цифрой.
Проверьте и положение устройства. Если экран приходится устанавливать значительно ниже линии дороги, преимущество «не смотреть на приборную панель» почти исчезает. Сначала выберите безопасное место в салоне, а уже затем решайте, подходит ли туда заявленный размер корпуса.
GPS или OBD2: источник данных может изменить выбор
Способ отображения и источник данных — разные характеристики, но игнорировать вторую нельзя.
GPS-HUD определяет скорость по спутниковому сигналу. Он меньше зависит от электронной совместимости с автомобилем и обычно подходит для машин, в которых нужен прежде всего цифровой спидометр. Компромиссы — ожидание спутников после запуска и возможные перебои в тоннелях, крытых парковках и других местах со слабым приёмом. Garmin предупреждает, что защитные покрытия и металлизированные элементы лобового стекла могут ухудшать приём спутникового сигнала.
OBD2-HUD подключается к диагностическому разъёму и получает данные от автомобиля. Помимо скорости, совместимая модель может показывать обороты двигателя, температуру охлаждающей жидкости, напряжение и другие параметры. Но наличие стандартного разъёма не означает, что конкретный HUD прочитает все рекламируемые данные. Даже производители OBD-устройств разграничивают совместимость по автомобилям и протоколам: например, ScanGauge отдельно описывает модели для OBDII, J1939 и J1708.
Для OBD-модели до покупки стоит найти не общую фразу «поддерживает OBD2», а список совместимых годов, рынков, типов двигателя и протоколов. Отдельно проверьте работу с дизелем, гибридом или электромобилем, если это ваш случай, а также то, как устройство выключается после остановки двигателя.
Двухрежимный GPS/OBD HUD полезен как запасной вариант только тогда, когда оба режима действительно работают независимо и в комплект входят необходимые кабели. Иногда GPS используется лишь для отдельных функций, а основная часть показаний всё равно требует подключения к автомобилю.
Яркость и компоновка важнее количества функций
Хороший HUD должен оставаться заметным, но не требовать от водителя постоянного внимания. Само расположение данных в поле зрения не делает устройство автоматически безопаснее. Исследование NHTSA о HUD и отвлечении водителя показало, что нужные данные на HUD можно прочитать быстрее, однако водитель также может чаще смотреть на дисплей и пропустить происходящее на дороге, если слишком сосредоточится на нём.
Поэтому перед покупкой полезнее проверить не длину списка функций, а несколько базовых возможностей:
- автоматическую и ручную регулировку яркости;
- отдельный достаточно тусклый ночной режим;
- крупный режим отображения одной скорости;
- отключение ненужных звуковых предупреждений и анимации;
- выбор километров или миль в час;
- коррекцию показаний скорости;
- сохранение настроек после отключения питания.
Настраивайте интерфейс только на стоянке. Предупреждения о скорости, температуре или напряжении имеют смысл лишь тогда, когда их пороги можно задать правильно и они не срабатывают без необходимости.
Что проверить в автомобиле до покупки
- Наметьте место установки. Вырежьте из бумаги или картона прямоугольник по размерам корпуса и положите его на предполагаемое место. Сядьте как обычно и убедитесь, что устройство не перекрывает дорогу, штатные индикаторы и обзор перед капотом.
- Учитывайте всех водителей. Проверьте положение макета при разных настройках сиденья и руля. Для проекции особенно важно, чтобы изображение оставалось в удобной зоне при изменении высоты глаз.
- Осмотрите стекло. Для проектора важны изгиб, наклон, тонировка и уже нанесённые покрытия. Для GPS-модели уточните, нет ли у автомобиля зоны, рекомендованной производителем для спутниковых устройств.
- Проверьте очки. Если вы ездите в поляризационных очках, ищите фотографии или видео работы дисплея через такие линзы либо выбирайте магазин с возможностью возврата.
- Продумайте питание и кабель. Уточните, нужен ли разъём OBD2, розетка 12 В или USB, хватает ли длины кабеля и можно ли провести его так, чтобы он не мешал рулю, педалям и органам управления.
- Сравните дневной и ночной режимы. Студийная фотография на затемнённом стекле ничего не говорит о работе под прямым солнцем. Нужны реальные изображения при ярком дне и в тёмном салоне.
- Проверьте калибровку. Возможность скорректировать показания полезна и для GPS-, и для OBD-моделей. Делать это нужно по инструкции и только во время безопасной проверки, а не через меню на ходу.
- Оцените крепление. Корпус не должен перемещаться при торможении или на неровной дороге. Для коврика, клейкой площадки или присоски важны размеры, рабочая температура и возможность снять крепление без повреждения панели.
- Сверьтесь с местными правилами. Корпус, прозрачный комбайнер и отражающая плёнка не должны закрывать обзор; требования к размещению аксессуаров на панели и стекле различаются по странам.
Какой формат выбрать
Проекция на лобовое стекло лучше подходит, когда важнее всего видеть скорость ближе к дороге и вы готовы потратить время на подбор положения, яркости и, возможно, отражающей плёнки. Перед покупкой убедитесь, что модель можно вернуть, если именно с вашим стеклом появится сильное двоение или проекция окажется слишком тусклой.
Отдельный экран разумнее, когда не хочется зависеть от оптических свойств лобового стекла. Взамен придётся принять видимый корпус на панели и проверить, действительно ли его положение позволяет читать цифры без заметного движения глаз вниз.
Комбайнер может стать промежуточным вариантом: он не использует само лобовое стекло, но сохраняет изображение на прозрачной поверхности перед водителем. Здесь особенно важны размер пластины, устойчивость механизма и то, насколько сильно она перекрывает обзор в выключенном состоянии.
Наконец, форм-фактор не исправит неверный выбор источника данных. Для простого цифрового спидометра чаще достаточно GPS. Для оборотов, температуры и других автомобильных параметров потребуется совместимый OBD2-HUD. Если в карточке нет понятного объяснения режима отображения, питания, совместимости и регулировки яркости, эффектная фотография «парящих» цифр не заменяет этих сведений.
